一、概述

電加熱器是我公司研制生產的新型加熱設備，該設備由電加熱器和控制系統兩個部分組成。發熱元件采用不銹鋼無縫管做保護套管，高溫電阻合金絲、結晶氧化鎂粉，經壓縮工藝成型，使電加熱元件的使用壽命得以保證?？刂撇糠植捎孟冗M(jìn)的數字電路、集成電路觸發器、可控硅等組成可調、測溫恒溫系統，保證了電加熱器的正常運行。

二、結構原理

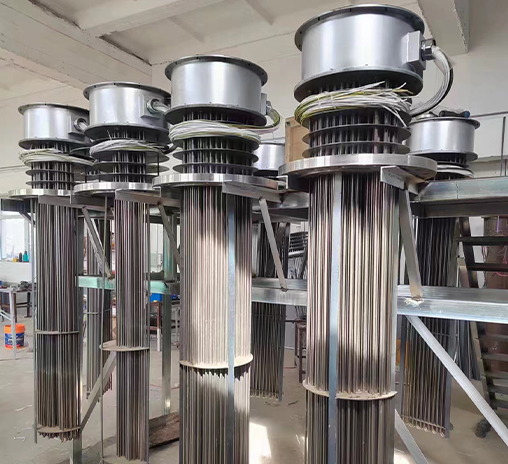

本產品的原理是將電能轉化為熱能，以電熱絲為載體，電熱絲穿入鋼管并填充絕緣導熱材料，做成多支電熱管，組裝成電加熱器。電加熱器是由多支管狀電熱元件等幾部分組成。管狀電熱元件是在金屬管內放入高溫電阻絲，在空隙部分緊密的填入絕緣性和導熱良好的氧化鎂粉，并經壓縮工藝成型。加熱器采用管狀電熱元件做發熱體，具有結構先進，熱效率高，機械強度好，耐腐耐磨等特點，能使介受熱均勻。

電加熱器的功率范圍可從10~450KW不同設計，分多種型號。特殊要求可單獨設計。根據功率要求，加熱管根數從數個至數十個不等，常規接線為一路三相380V，也可分為兩路接線，兩路控制，即主加熱組和保溫加熱組，特別要求的可將主加熱組分成多個接線單元，配合控制柜，能巡回檢測每個單元的工作狀態。

三、主要技術參數

1.電源電壓：380VAC；

2.額定功率：10~450KW；

3.環境溫度： -20~50℃；

4.相對濕度：周圍空氣相對濕度不大于90%（環境溫度為25℃時）；

5.加熱管材質：S30408；

6.電阻絲材質：0Cr25A15;

7.接線方式：三角形、星形

四、控制柜的控制工作原理

控制柜采用數顯溫度調節儀（可控硅）,集成電路觸發器,測溫元件組成測量調節控制回路，在電加熱器加熱過程中，測溫元件將電加熱器出口溫度電信號送至數顯溫度調節儀進行放大，比較后顯示測量溫度值，同時輸出電信號,控制電加熱器各組的工作狀態,實現出口溫度可自動調節的功能.

五、安裝與使用

1、打開包裝，檢查所有部件是否齊全，并確認設備無損傷。

2、根據設計圖紙，確定安裝位置，并確保符合安全規定。

3、按照說明書組裝設備，確保每個部件都正確安裝。

4、連接電源，確保線路連接正確，確保各組阻值相同。并緊固所有螺母。

5、打開設備電源，檢查設備是否正常工作。

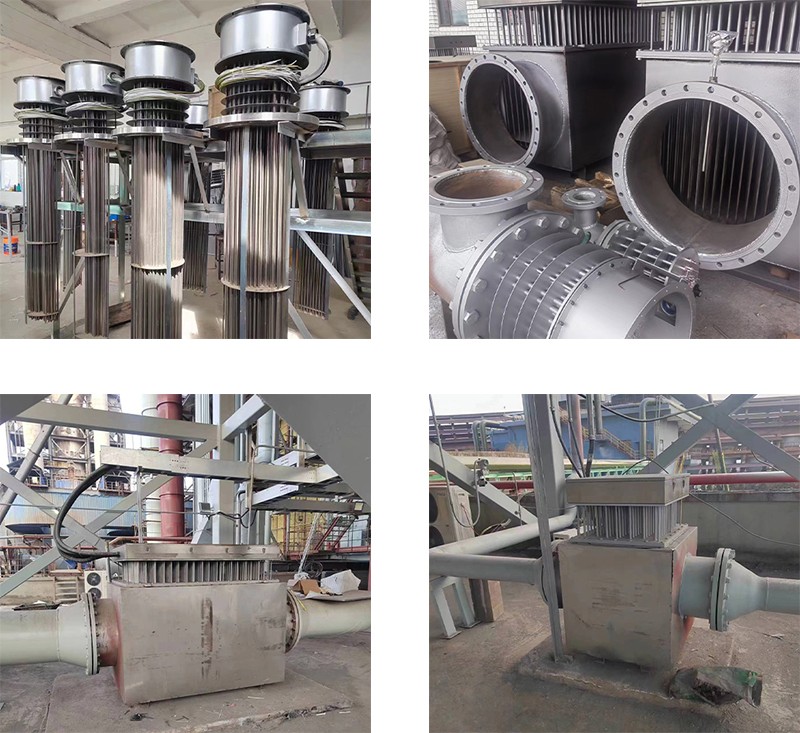

安裝電加熱器時，因進口與出口兩端重量可能不平衡，吊裝前一定要注意不得碰撞和重?fù)?，以防殼體變形漏氣?？刂乒駪?yīng)安裝在干燥通風便于操作的地方，電加熱器外殼控制柜外殼應可靠接地，空氣電加熱器應水平安裝底座，螺母要擰緊，使其穩固，本體與外接管道安裝時，應注意進出口方向，安裝測溫元件時應區分正負端接入控制柜接線端子的正負對應處，加熱器在使用前應測量電源接入端子與金屬外殼的冷態絕緣電阻，不得低于50MΩ，使用環境相對濕度不大于90%，電源線的輸入端應牢固可靠，不得松動，使用前應首先檢查電源線測溫元件輸出連線是否正確，控制柜元器件螺絲是否松動損壞，如有異常及時擰緊或更換，根據銘牌所標加熱器功率及接線單元選擇適當?shù)碾娎|及線鼻，再按標記或圖紙與控制箱連接，外殼應有效接地，接線完成后，應仔細檢查每個緊固螺栓是否緊固。在檢測對地絕緣是否良好，整體絕緣大于1MΩ才能投運，安裝測溫探頭（熱電偶、熱電阻）時，要理順補償導線，防止短路和開路。確認無誤后可通電試車。

電加熱器也可以加熱空氣，安裝在露天場所使用，但要做好保溫和防雨，工作電壓不得超過額定電壓，空氣進口應有過濾裝置，以防止空氣中雜質對電熱元件造成損壞，風機的流量和壓力應符合電加熱器設計規定要求，電加熱器不得脫離溫控設備單獨運行，不得脫離風機超高溫運行。

六、調試流程指導

1、確認設備已經正確安裝，并且能夠正常啟動。

2、檢查設備的各項參數設置，確保符合實際需求。

3、測試設備的各項功能，確保能夠正常運行。

4、調試完畢后，對設備進行測試驗收，并填寫驗收?qǐng)?bào)告。

七、運行操作

1、使用設備前，應了解設備的安全操作規程，并遵守相關規定。

2、操作過程中應保持穩定的工作狀態，避免過度疲勞或情緒波動影響操作安全。

3、運行前，檢查設備是否正常工作，確保電源線是否連接良好。確保所有螺母無松動。

4、按照操作規程進行操作，不可頻繁開啟，避免誤操作導致設備故障。

5、定期對設備進行維護保養，確保設備長期穩定運行。

6、運行過程中，注意觀察設備的各項參數，發現異常及時處理。

八、維護與檢修

1、定期檢查設備的各項部件，螺母，確保無損壞或老化現象。

2、清潔設備表面，保持設備整潔衛生。

3、定期對設備進行性能測試，確保設備性能良好。

4、對設備進行保養時，應遵循制造商的推薦和指導。

定期檢查溫控儀和測溫電偶及補償導線，以保證測量和控制溫度的準確，定期檢查法蘭螺絲和密封墊圈，以保證電加熱器本體的氣密性，電加熱器電熱元件內的氧化鎂吸濕性強，若因長期放置或停機，其絕緣電阻低于1MΩ時，應卸下電熱元件，放入250度的烘房中，烘干若干小時，待絕緣恢復后再裝機使用。

九、故障排查手冊

1、發現設備故障時，應立即停止使用，并查找故障原因。

2、根據故障現象，進行故障排除。

3、如果無法排除故障，應聯系專業技術人員進行檢修。

4、故障排除后，應重新測試設備的性能，確保設備正常運行。

檢修或更換配件時，應由專職人員操作或與生產廠家聯系。

特殊訂購的產品本說明書可能未盡說明，請參照訂貨合同。
