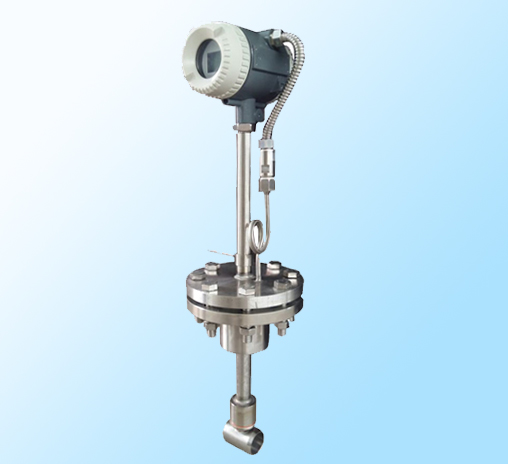

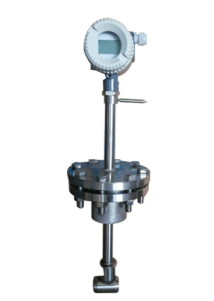

插入式渦街流量計

詳細介紹

概述：

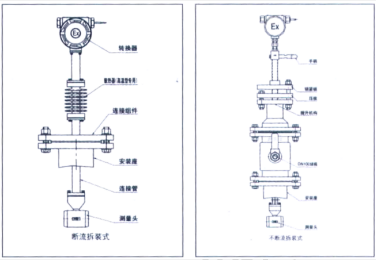

插入式渦街流量計屬LJGB渦街流量計的系列產品，它具有LJGB渦街流量計的全部特點。如果在插入口處安裝球閥和提升機

構，還可以進行不斷流拆裝，便于流量計的清洗和維修。插入式結構是目前測量大、中型管道內流量較好的有效方法。


主要技術參數：

公稱直徑：Ф200～Ф3000

精度等級：測量精度等級：液體1級；氣體1.5級

流量計整體計量精度：2.5級

工作壓力：≤1.6MPa

測量范圍：

①被測介質為液體時，測量的流速范圍為0.55m/s～5m/s

②被測介質為氣體時（含蒸汽），測量的流速范圍為3m/s～35m/s

凡管道內的介質流量在此范圍之內均可實現準確測量。

測量頭的插入深度：

①平均流速處H0=0.121D 其中D為管道內徑

②最大流速處H0=0.5D 其中D為管道內徑

測量頭插入方向允差：

測量頭的軸線應與管道軸線平行,夾角允差為±5°。

注：其它參數同滿管式渦街
