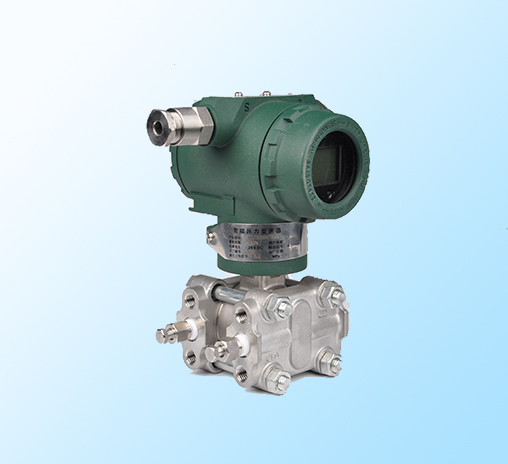

PSD-90型差壓變送器
概述:
PSD-90型差壓變送器選用美國產擴散硅力敏元件的傳感器和電容式傳感器，用來測量氣體、液體或蒸汽的壓差，因此差壓變送器可以精確的測量流量、液位。差壓變送器將測量的壓差信號轉換成4～20mA的標準電流信號，可以在二次儀表上顯示測量結果，以實現生產過程自動化控制。由于采用了先進的傳感器和電子線路使變送器具有優良的穩定性和準確性，使用時不需預熱。變送器的量程及零點、連續可調，進行上下遷移十分方便。電容式差壓變送器，過載性能好采用結構簡單、性能可靠的凹弧面的過載保護結構。具有可調阻尼電路，非常適用于脈沖流體的測量可以附加電流表做現場指示。
技術參數
精度：0.25%、0.5%
測量范圍：0～0.1KPa～2.5MPa
電源電壓：24VDC
使用溫度：-10～70℃
相對溫度：＜95%
輸出信號：4～20mA DC
進線口:M20×1.5內螺紋
外形尺寸（見圖一）
?型號規格
型 號 | 規 格 編 號 | 內 容 | |||||
PSD- | 壓力變送器 | ||||||
90 | 無電流表 | ||||||
91 | 有電流表 | ||||||
－ | |||||||
1 | 精度0.25% | ||||||
2 | 精度0.5% | ||||||
1 | 擴散硅力敏元件 | ||||||
2 | 電容式 | ||||||
1 | 測量范圍0～0.1～1.6KPa（壓力1,2,5,4MPa） | ||||||
2 | 測量范圍0～1～6KPa（壓力1,2,5,4,10MPa） | ||||||
３ | 測量范圍0～6～40KPa（壓力4,10MPa） | ||||||
４ | 測量范圍0～40～250KPa（壓力4,10MPa） | ||||||
５ | 測量范圍0～0.25～1MPa（壓力10,20,32MPa） | ||||||
６ | 測量范圍0～0.4～2.5MPa（壓力10,25,32MPa） | ||||||
Ｂ１ | 管裝彎支架 | ||||||
Ｂ２ | 板裝彎支架 | ||||||
Ｂ３ | 管裝平支架 | ||||||
Ｄ１ | 泄放閥在壓力容器側上方 | ||||||
Ｄ２ | 泄放閥在壓力容器側下方 | ||||||
ＰＳＤ－ □ － □ □ □ □ | |||||||
選型舉例：PSD-90-221B2,PSD-90型差壓變送器，精度0.5%，傳感器為電容式，
測量范圍0～1.6MPa,板裝彎支架無電流表。

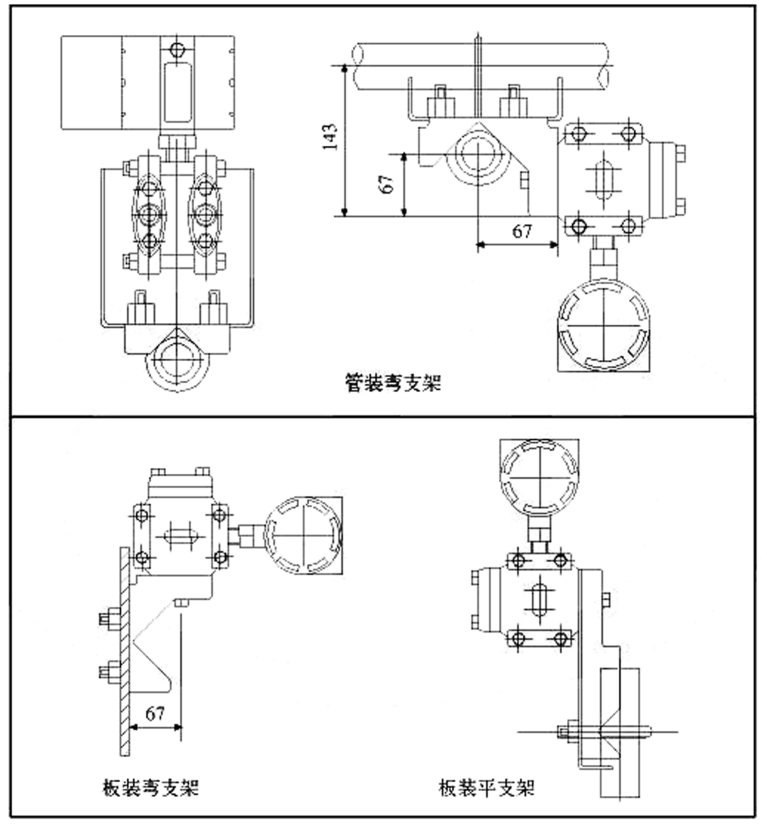

?安裝形式圖
?訂貨須知
●灌充油為硅油，如需氟油訂貨時協商。
●接觸介質部分材料，隔離膜片和法蘭材料為1Cr18Ni9Ti或316不銹鋼，根據被測介質腐蝕性，隔離膜片有哈合金、蒙耐爾合金及鉭，法蘭有哈氏合金蒙耐爾合金 等，可在訂貨時協商。
●型號明確是否要遷移量，遷移量值。
●需訂購何種三閥組。
●是否需訂購二次表或電源單元。
●無特殊要去，其最大工作壓力值，均按最低工作壓力值供貨。
