概述:
該料位計主要用于工業生產過程中，供貯倉容器內的物料料位的控制和報警。當料位達到高、低限位時，料位計的繼電器觸點輸出報警或控制信號。
工作原理:
該儀表采用擺動式傳動系統，當物料使檢測板受阻時，主軸停轉，電機繼續運行，壓動撥叉張開，使微動開關動作，繼電器觸點轉換，發出料面信號，同時切斷電機電源；當料面下降阻力消失時，撥叉受彈簧力作用而復位，儀表恢復運行狀態。 在擺動式料位計外露表面的明顯位置設有指示裝置。
綠燈亮?xí)r表示驅動機構工作，紅燈亮?xí)r表示機電轉換檢測機構工作、若紅、綠燈均滅時，表示料位計發生故障。
技術參數 :
●被測物料：物料為干燥的顆?；蚍蹱?；
物料容量≥0.2g/㎝3
●物料溫度：a、常溫型≤60℃
b、高溫型≤250℃
●環境溫度：-40℃～+60℃
●環境溫度： ≤95%
●供電電壓：220V AC 50Hz
●功率消耗：4W
●輸出接點容量：220V AC 50Hz 5A
●阻擺報警力矩：＞0.2N.m
●動作延時：＜5秒

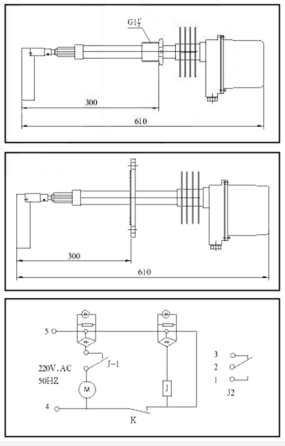

●連接型式：法蘭連接和管螺紋連接
●A—法蘭外徑 Φ155mm-
●B一法蘭外徑 Φ195mm
●C一管螺紋G 1＂
